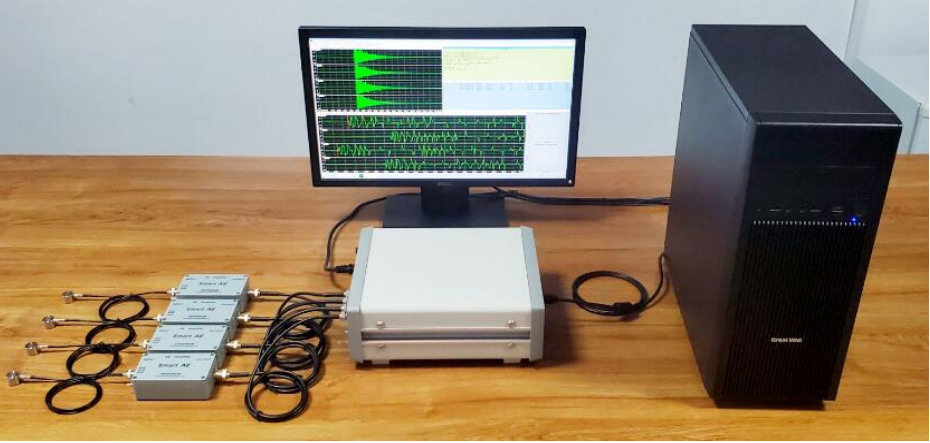

全信息声发射信号分析仪
一、产品简介
全信息声发射信号分析仪，用于高校、科研领域：岩石断裂损伤定位、金属材料损伤定位、复合材料损伤定位、管道泄漏、航空航天材料、变压器局部放电、陶瓷材料破坏等无损检测。
用于检测领域：压力容器、管道、起重设备、铁路罐车、贮罐、水泥构件、桥梁、电器等产品的检测。
二、主要特点
完整采集声发射信号，波形完整、参数完整、平面、立体定位准确。连续采集时间长短取决于硬盘容量，大约为每小时180GB的数据。采集的数据可以使用我公司提供的声发射信号分析软件进行分析，也可全部或任选一段波形数据导出，使用Matlab等工具进行分析，数据导出格式可以选择二进制或文本格式。下面是一些参数和软件性能的介绍。
我们仪器的优点：可以全方位的捕捉声发射实验过程中的所有信号，可以看清每一个点的波形、参数、包络图、每个点的数值、定位点等等功能，一次实验可以反复的查看，可以根据您的需求，调整各项功能，进行二次开发。

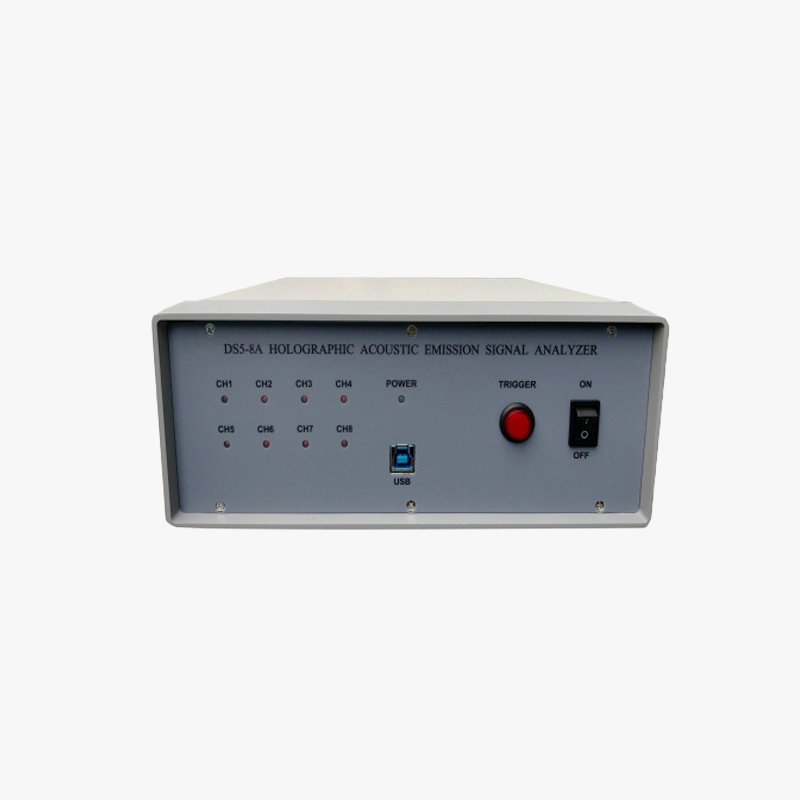

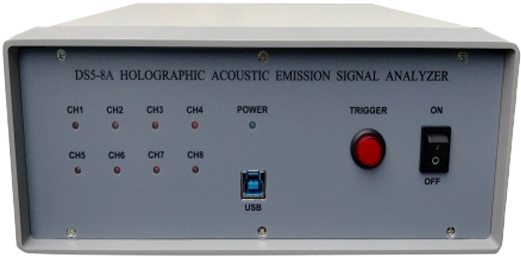

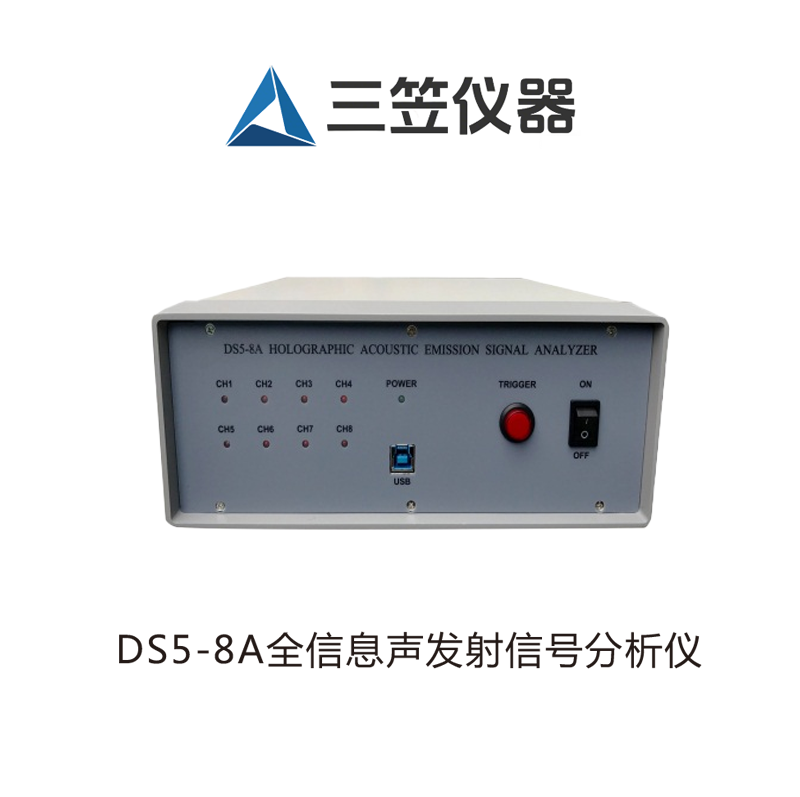

DS5-8A全信息声发射信号分析仪

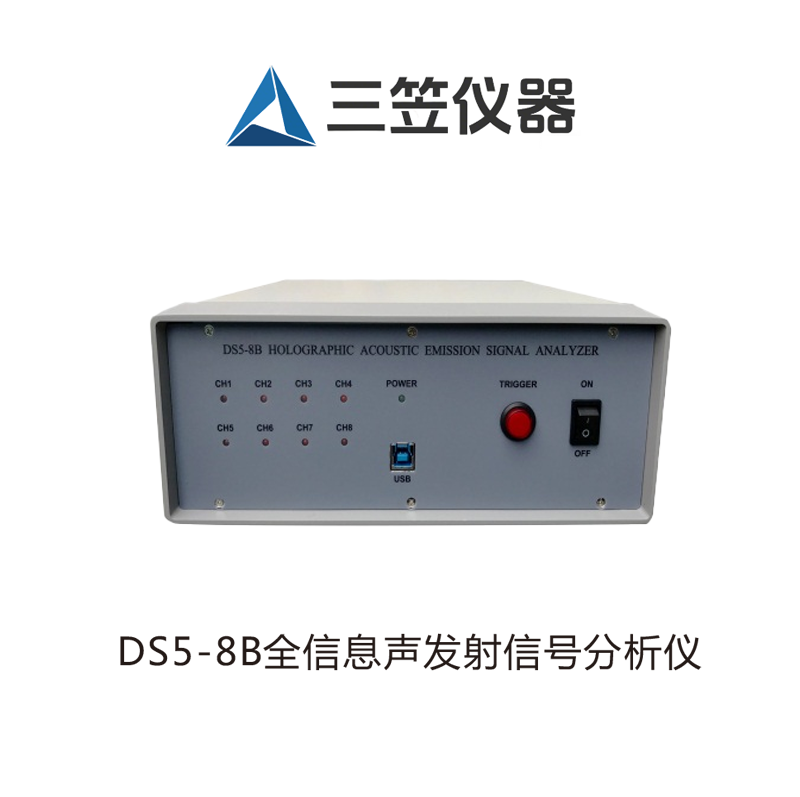

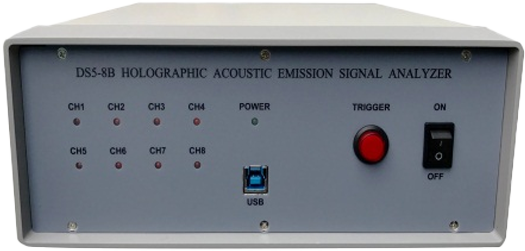

DS5-8B全信息声发射信号分析仪

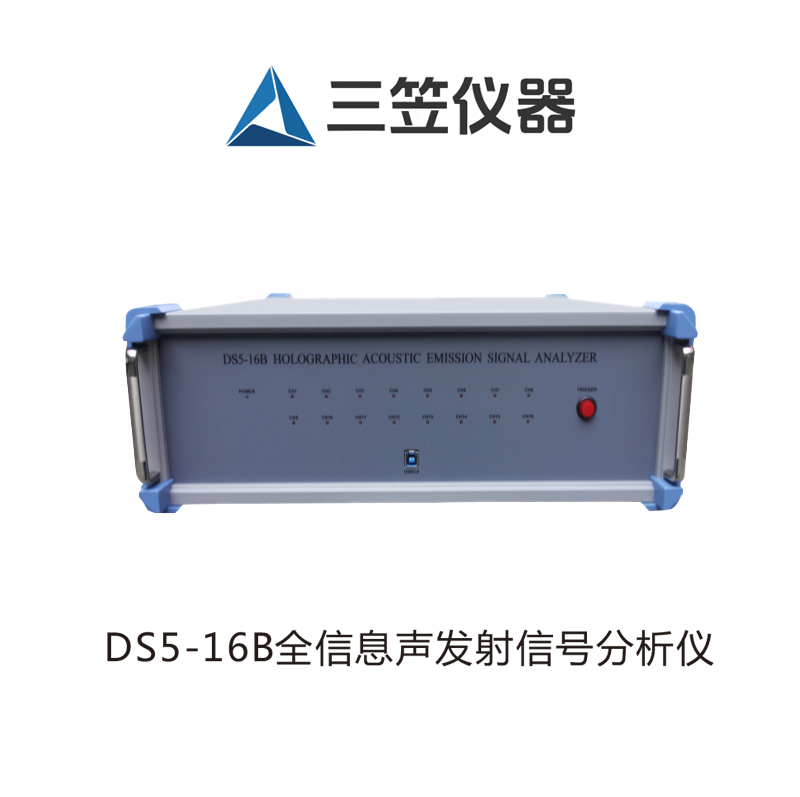

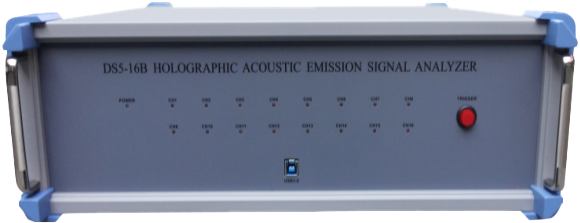

DS5-16B全信息声发射信号分析仪

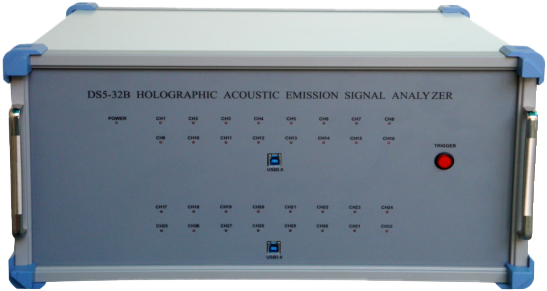

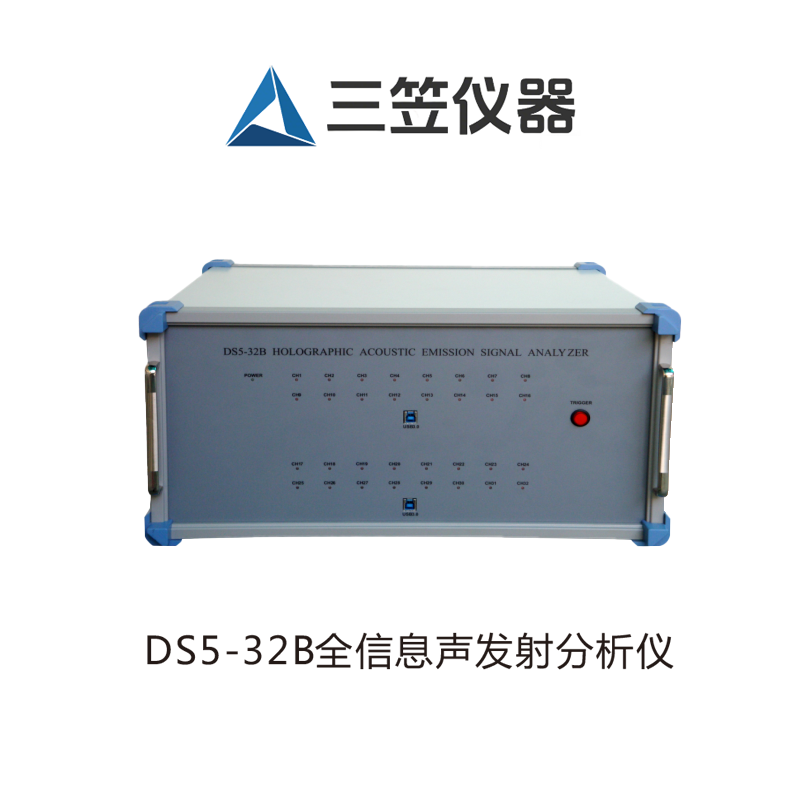

DS5-32B全信息声发射分析仪
三、产品参数
型号及机箱规格 | DS5-48B | DS5-32B | DS5-16B | DS5-8B | DS5-8A |
通道数 | 2-48 | 2-32 | 2-16 | 2-8 | |
连续数据通过率 | 393MB/S | 262MB/S | 131MB/S | 65.5MB/S | |
波形数据通过率 | 288MB/S | 192MB/S | 96MB/S | 48 MB/S | |
接口形式 | USB3.2接口 | ||||
数据采集方式 | 多通道同步采集 | ||||
软件运行环境 | win7、 win8、 win10（64bit）操作系统 | ||||
连续采集 存储长度 | 全波形采集，所有通道可以连续存储数小时的波形数据，保证期间不丢失一点数据 | ||||
采样速度 | 使用12通道，每通道10M 使用48通道，每通道3M或2.5M | 使用8通道， 每通道10M 使用32通道，每通道3M或2.5M | 使用4通道，每通道10M | 使用2通道，每通道10M | |
外参通道数 | 24通道 | 16通道 | 8通道 | 8通道 | / |
外参采样频率 | 60KHz、50KHz | 30KHz、25KHz | / | ||
外参转换精度 | 16bit | / | |||
外参输入范围 | ±5V或±10V | / | |||
输入信号范围 | ±10V | ||||
A/D转换精度 | 16位 | ||||
采样触发方式 | 信号门限触发、外部触发 | ||||
主机系统噪声 | ±1个采样分辨率，即±0.308mV | ||||
通道输入阻抗 | 50欧姆 | ||||
A/D转换 非线性误差 | ±0.5LSB | ||||
信号输入类型 | 单端信号 | ||||
使用温度范围 | 0℃～50℃ | ||||
供电方式 | 外部220V供电 | ||||
